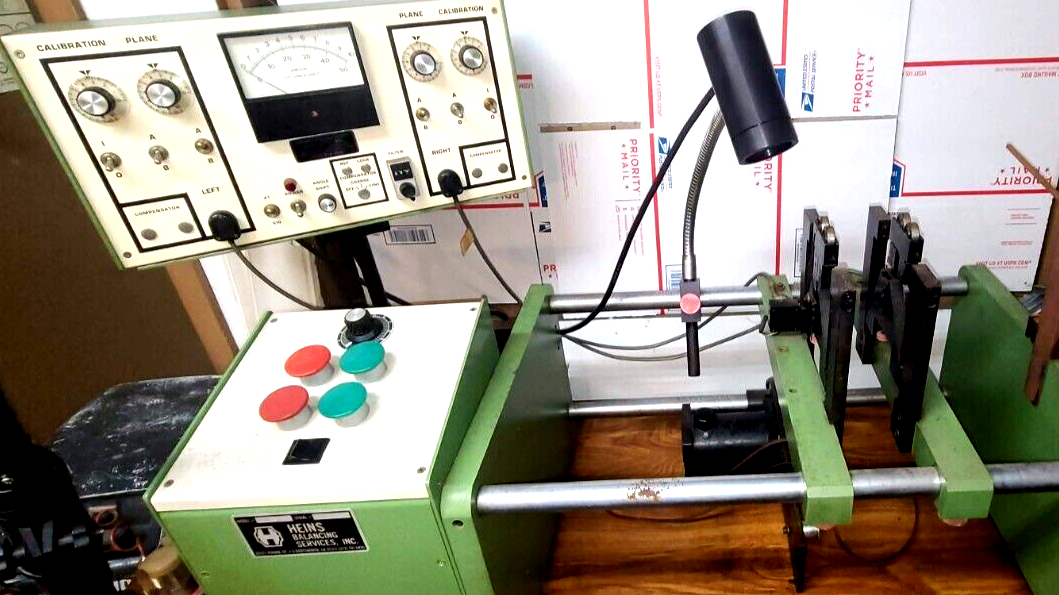

MÁQUINA DE TURBOBALANCE HEINS MODELO TC-2 CON MANUALES Y MÁS DE 20 MANDRIL PARA RUEDAS DE COMPRESOR

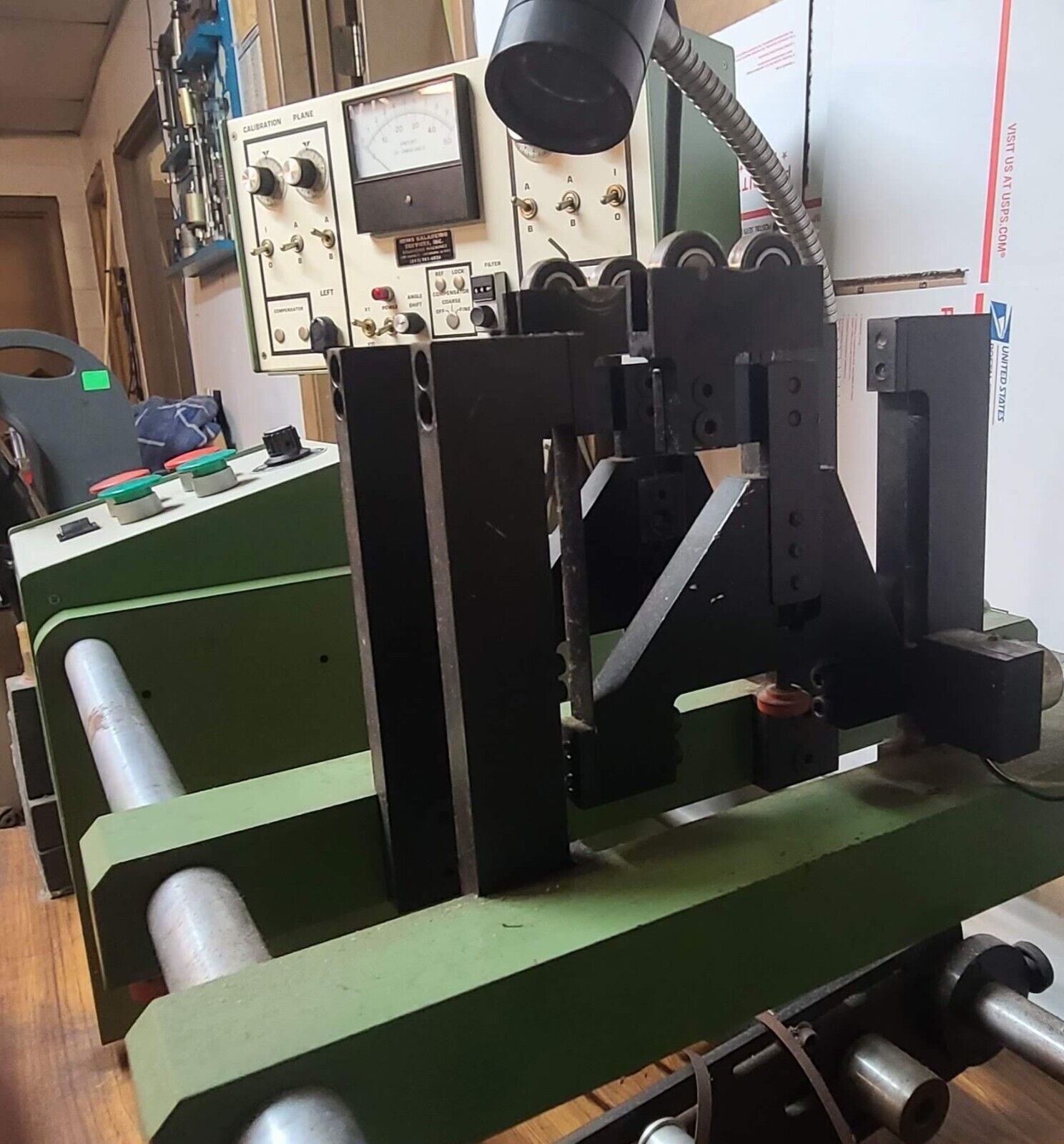

El equilibrador modelo TC-2

es una unidad de equilibrio de la suspensión libre

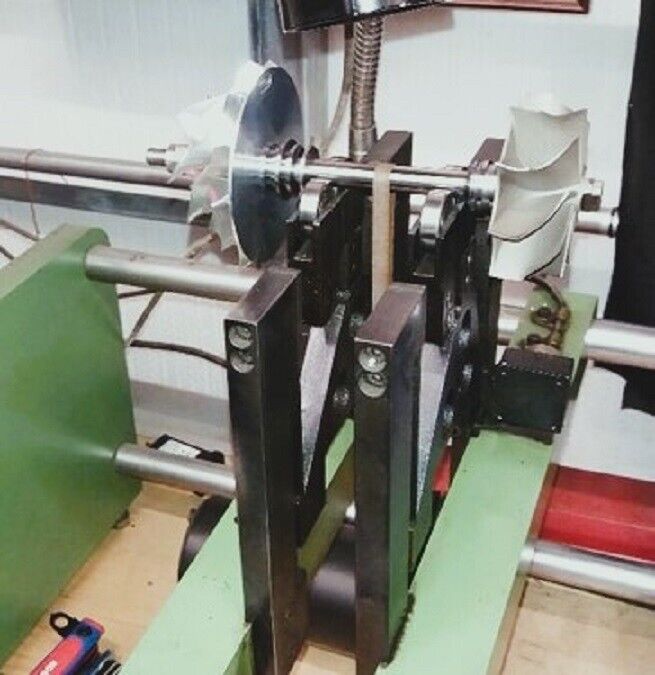

o tipo "cojinete blando". La pieza a equilibrar está suspendida en

Los portadores pueden moverse libremente en el plano horizontal desde el frente hacia el frente.

la parte posterior de la máquina. La estructura de soporte tiene un diseño natural.

frecuencia que está por debajo de las velocidades de equilibrio y por lo tanto es

libre de moverse en este plano cuando una parte desequilibrada se gira en

Los portadores. En cada portador hay un captador de vibraciones del acelerador.

tipo odómetro. A medida que cada portador se mueve hacia adelante y hacia atrás desde la fuerza

del desequilibrio, las pastillas de vibración producen un pequeño voltaje

que es proporcional al movimiento, que a su vez es proporcional

cional al desequilibrio en la pieza de trabajo.

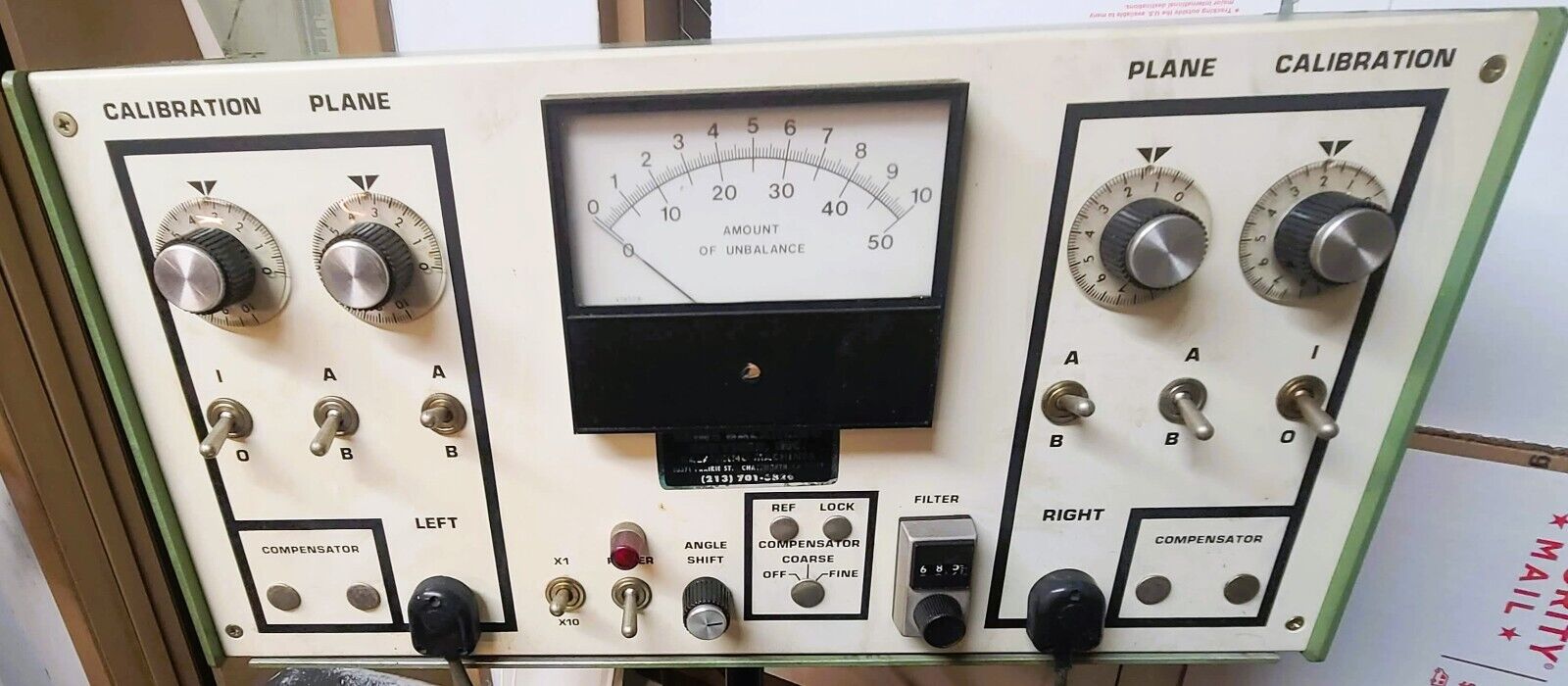

La unidad de filtro y amplificador electrónico recibe el desequilibrio.

señales de cada una de las dos pastillas, filtra las no deseadas

voltajes de otras frecuencias y amplifica las señales deseadas.

Una sección de la electrónica utiliza la señal amplificada para

dar una indicación de la cuantía del desequilibrio. En conjunción

En combinación con un sistema de red eléctrica, puede mezclar las dos señales.

Para desarrollar la separación de planos, la capacidad de determinar la cantidad

de corrección en cada uno de los dos planos de corrección seleccionados de modo que

una corrección en uno no afectará la indicación en el otro.

Otra sección de la electrónica desarrolla aún más la señal.

Activar la luz estroboscópica. La luz estroboscópica se activa

una vez por cada revolución de la pieza de trabajo. Cuando este destello es

Dirigido al cuerpo giratorio, parecerá "congelarlo".

pieza de trabajo en esa posición del ciclo de rotación. Como el

La señal para activar la luz estroboscópica se desarrolla por el desequilibrio

señal, existe una relación definida entre el punto en

el rotor que es visible y la ubicación del desequilibrio.

El diseñador de un producto generalmente proporcionará un equilibrio

tolerancia y determinar dos planos de corrección radial donde

Se puede agregar o quitar material para equilibrar la masa alrededor del

eje de rotación. El equilibrador se puede configurar para determinar el

cantidad y ubicación del desequilibrio, de modo que se pueda realizar el ajuste adecuado.

Se pueden hacer correcciones.

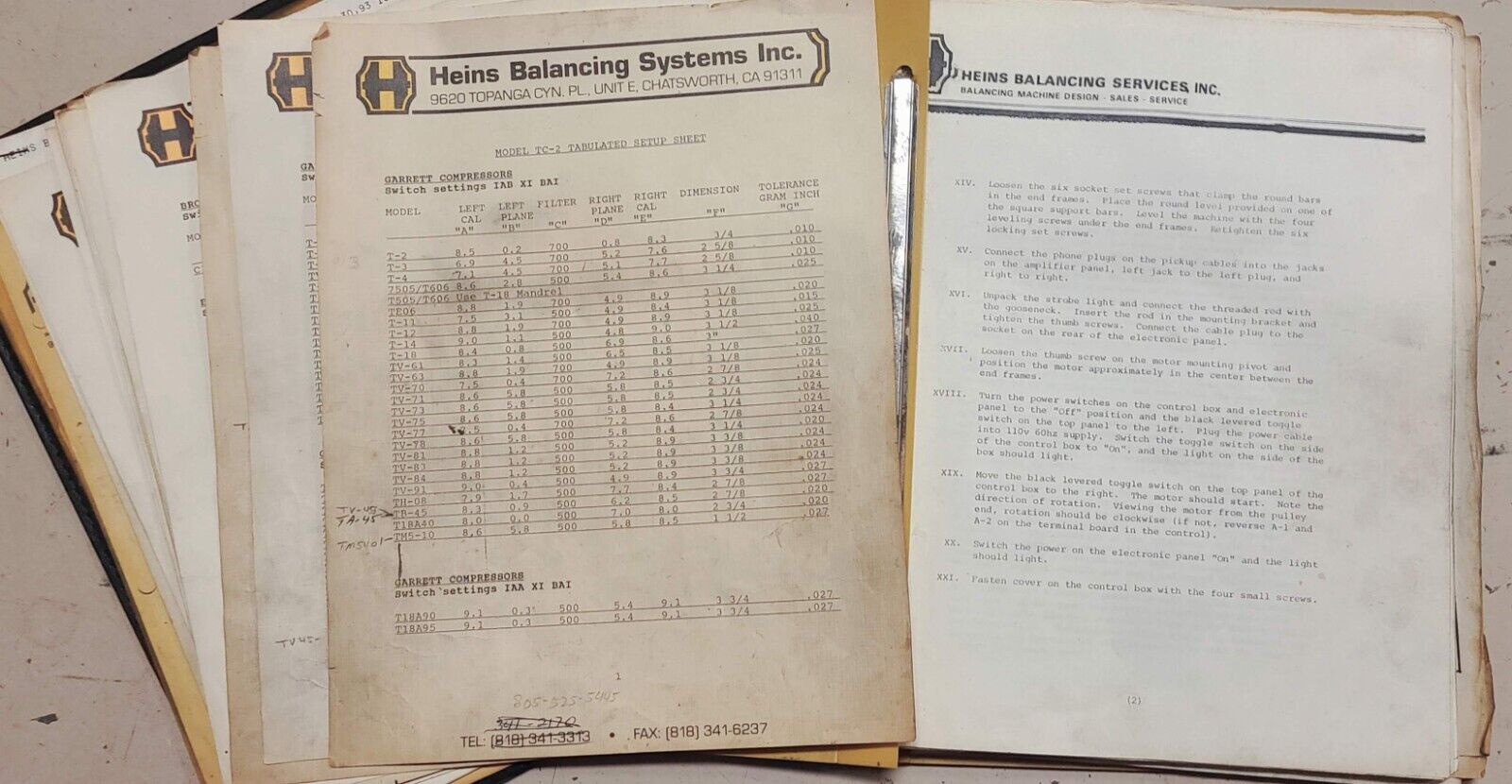

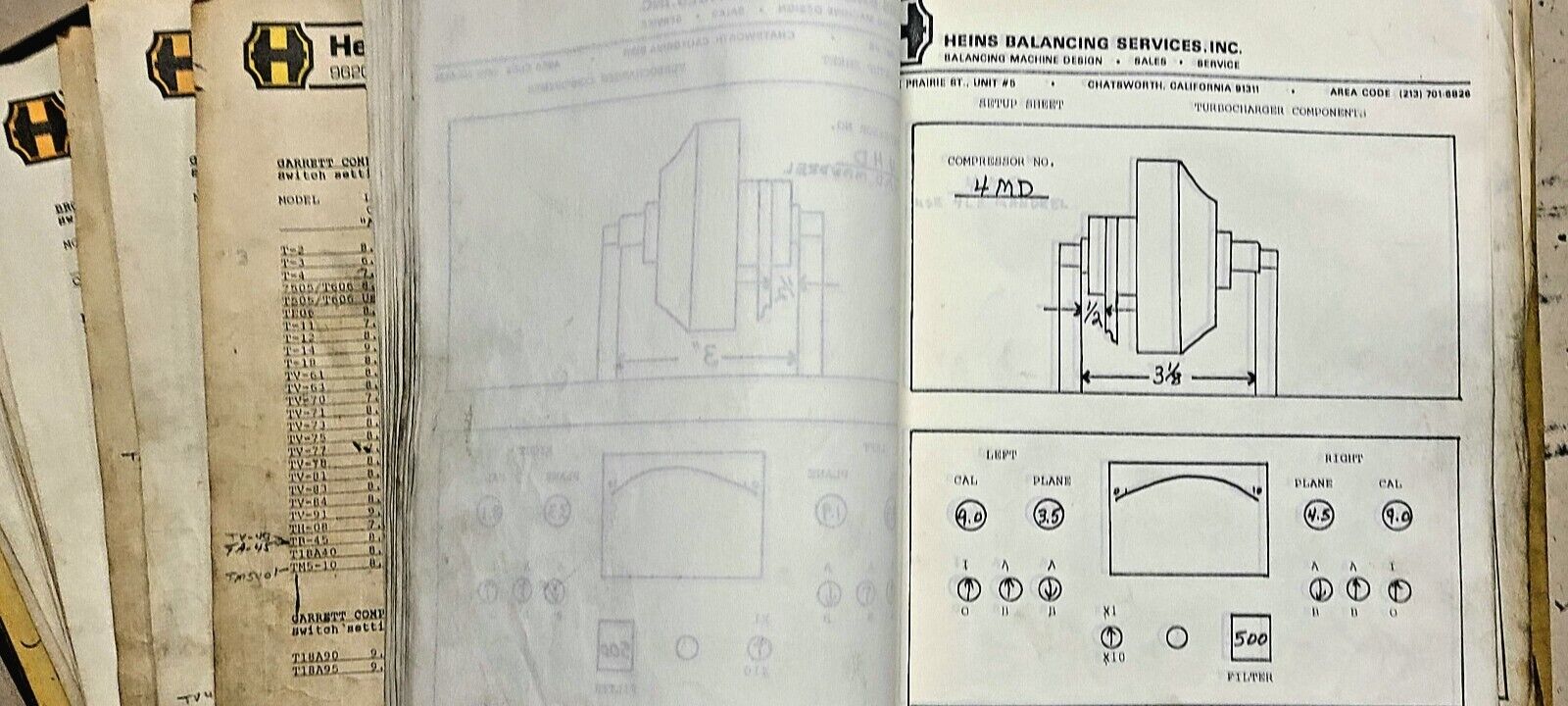

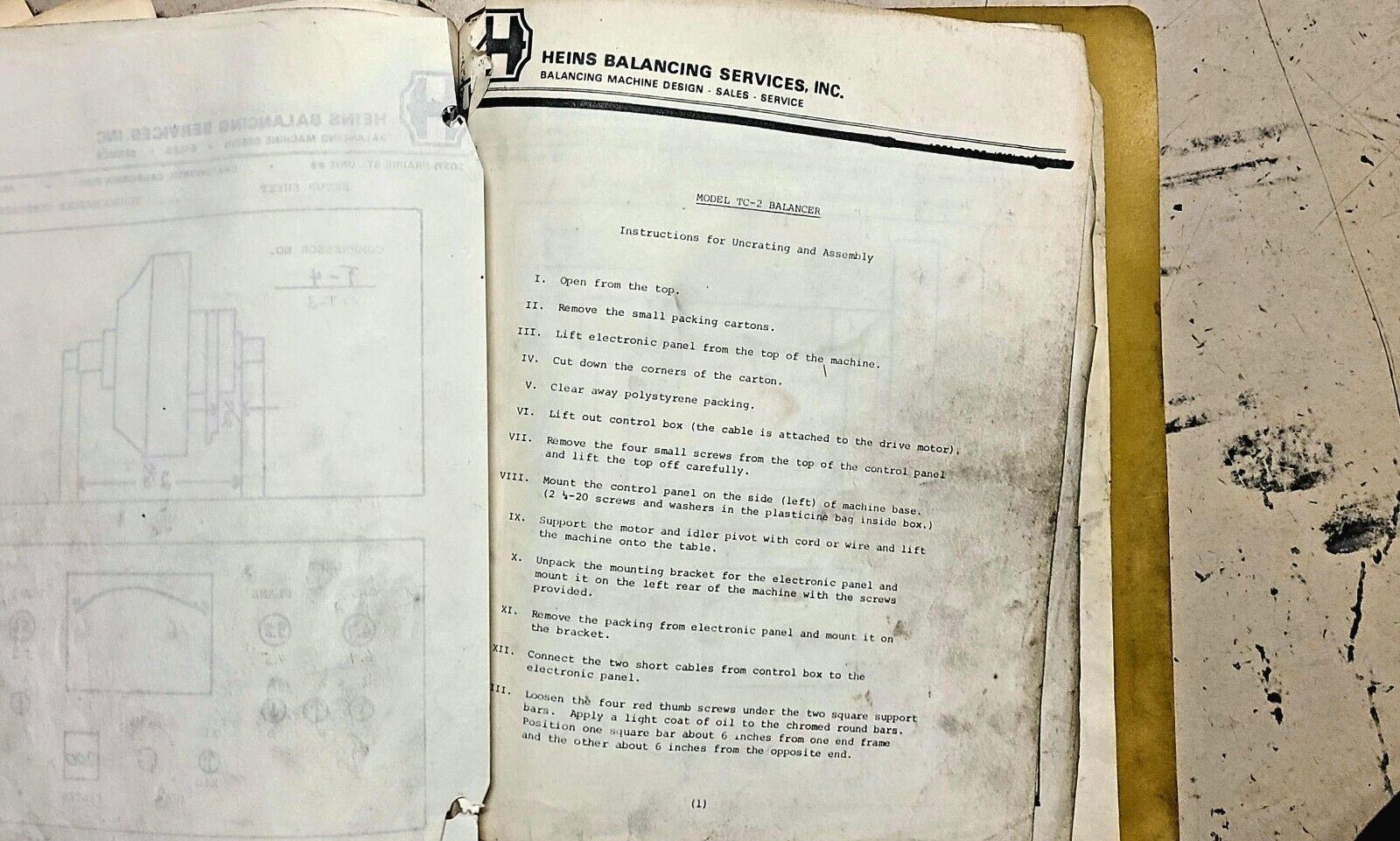

COMPLETO CON MANUALES Y DOCUMENTACIÓN ORIGINAL

VIENE CON MÁS DE 20 MANDRIL PARA TURBO ESPECÍFICOS

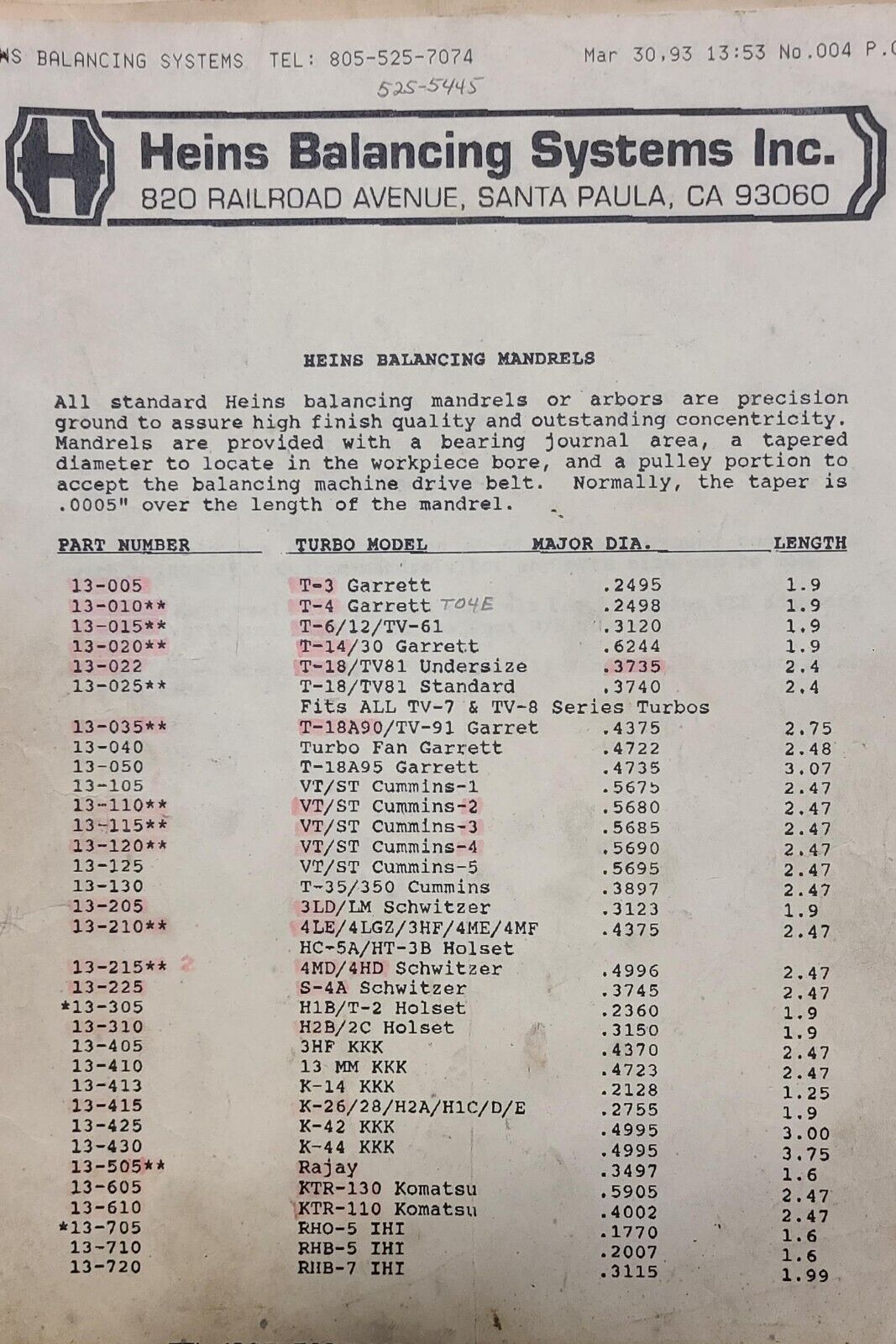

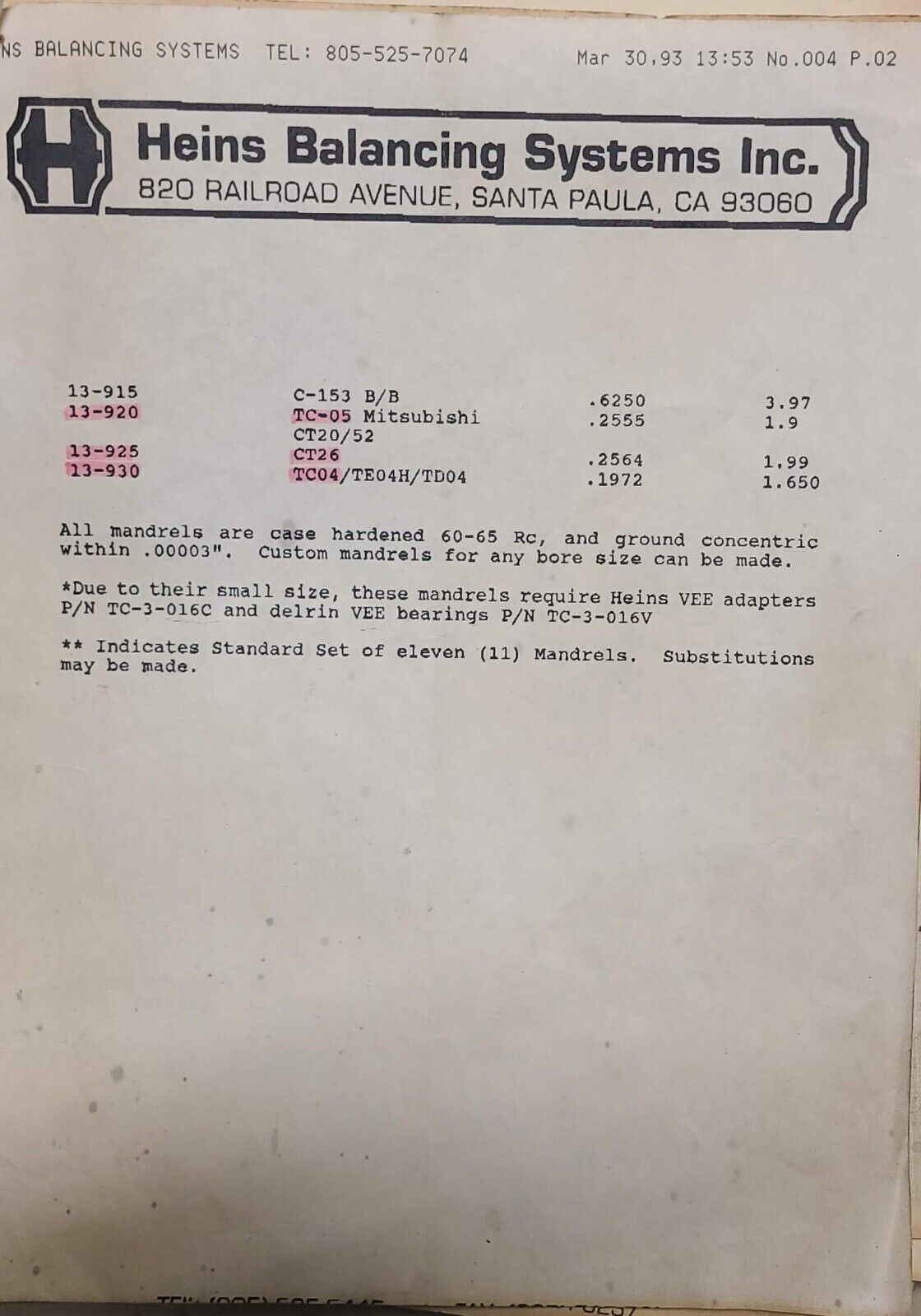

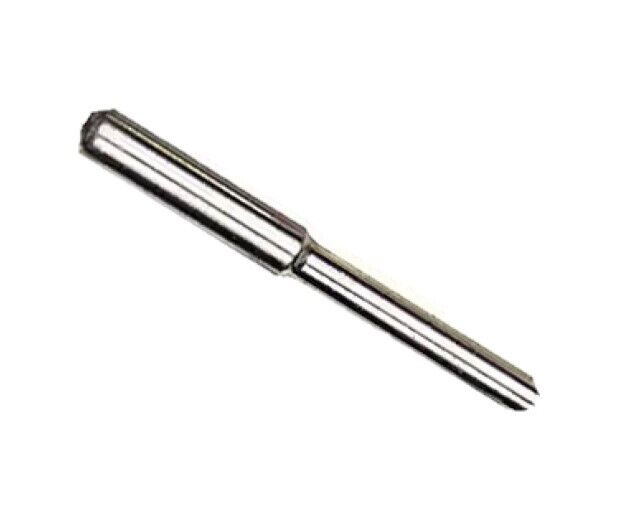

Todos los mandriles o árboles de equilibrado estándar de Heins son de precisión.

Rectificado para garantizar una alta calidad de acabado y una concentricidad excepcional.

diámetro para ubicar en el orificio de la pieza de trabajo y una porción de polea para

Acepte la correa de transmisión de la máquina equilibradora. Normalmente, la conicidad es

.0005" a lo largo del mandril.
